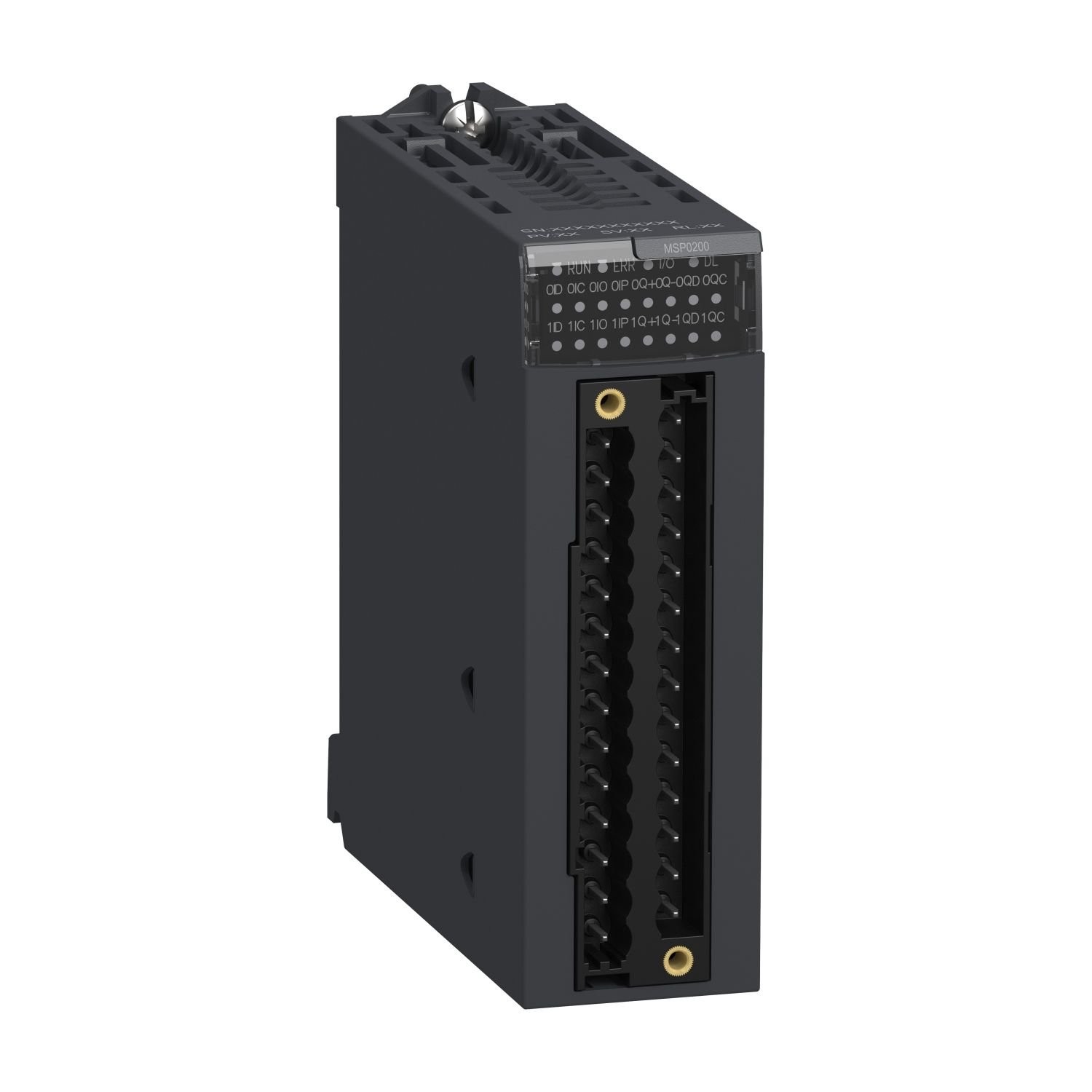

Schneider BMXMSP0200 24V DC 4.3mA 2 Kanallı 4 Girişli 2 Konnektörlü 28 Pinli Pto Modülü

Schneider 28 Pinli Pto Modülü Ürün Özellikleri Ürün serisi : Modicon X80 Ürün ya da bileşen tipi : PTO modülü Kanalların sayısı : 2 Girişlerin sayısı : 4 Dijital giriş tipi : Akım bloğu evet kaynak giriş 'e uygunIEC 61131-2 tip 3 Akım bloğu evet yakınlık girişi ve limit anahtar girişi 'e uygunIEC 61131-2 tip 3 Akım bloğu veya kaynağı sayaç yerinde girişi 'e uygunIEC 61131-2 tip 3 Akım bloğu veya kaynağı sürücü hazır, acil giriş 'e uygunIEC 61131-2 tip 3 Giriş uyumluluğu : 2 telli/3 telli yakınlık sensörü 19,2…30 V 'e uygunIEC 947-5-2 Çıkış uyumluluğu : Sinyal dönüştürücü (USIC) RS422, 7 mA girişi Kaynak girişi, 5 V - 24 V Tamamlayıcı Özellikler Çalışma eşiği : > 12 V hata besleme gerilimi yok > 8 V hata besleme gerilimi Giriş gerilimi : 24 V DC Giriş akımı : 4,3 mA Gerilim durumu 1 garantili : > = 11 V Akım tüketimi : 35 mA -de 24 V DC ön aktüatör 150 mA -de 3,3 V DC tipik 200 mA -de 3,3 V DC maksimum Mevcut durum "1" garantili : > = 2 mA Gerilim durumu 0 garantili : 5 V Mevcut durum "0" garantili : 14 V ön aktüatör gerilimi hatası darbe çıkışı > 14 V hatasız ön aktüatör gerilimi darbe çıkışı Çıkış gerilimi : 24 V DC Çıkış gerilimi limitleri : 19...30 V Dijital çıkış akımı : 50 mA Kanal başına akım : 0,4 A Maksimum sızıntı akımı : 0,05 mA 0 durumunda [Ures] rezidüel gerilim : 0,15 V 1 durumunda Çıkışta yanıt süresi : 1,2...1,5 msn görünümde 1,2...1,5 msn ortadan kaybolmada Ohm cinsinden yük empedansı : 15000 Ohm Çıkış aşırı yük koruması : Akım sınırlayıcı ve elektronik devre kesici ile Çıkış kısa devre koruması : Akım sınırlayıcı ve elektronik devre kesici ile Ters polarite koruması : Ters montaj diyotu ile çıkışta Entegre girişte Kanallar arasındaki yalıtım : Yalıtımsız Birn ve iknc arasındaki yalıtım : 1500 Vrms Yalıtım direnci : > 10 MOhm Yerel sinyalleme : Modül çalışıyor (RUN): 1 LED (yeşil) Harici hata (G/Ç): 1 LED (kırmızı) Iç hata, modül hatası (ERR): 1 LED (kırmızı) Indirme (DL): 1 LED (yeşil) Kanal durumu (CH00): 8 LED (yeşil) Kanal durumu (CH01): 8 LED (yeşil) Elektrikli bağlantı : 2 konnektörile 28 pim Modül biçimi : Standart Ürün sertifikaları : CE UL CSA RCM EAC Deniz Ticareti ATEX zone 2/22 IECEx zone 2/22 Ortam Koşulları Nominal çalışma ortam sıcaklığı : -25…70 °C Direktifler : 2014/35/AB - Düşük Voltaj Direktifi 2014/30/Eu - Elektromanyetik Uyumluluk 2014/34/Eu - ATEX Direktifi Standartlar : EN/IEC 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/IEC 60079-0 Çevresel özellik : Tehlikeli konum sınıf I bölüm 2
