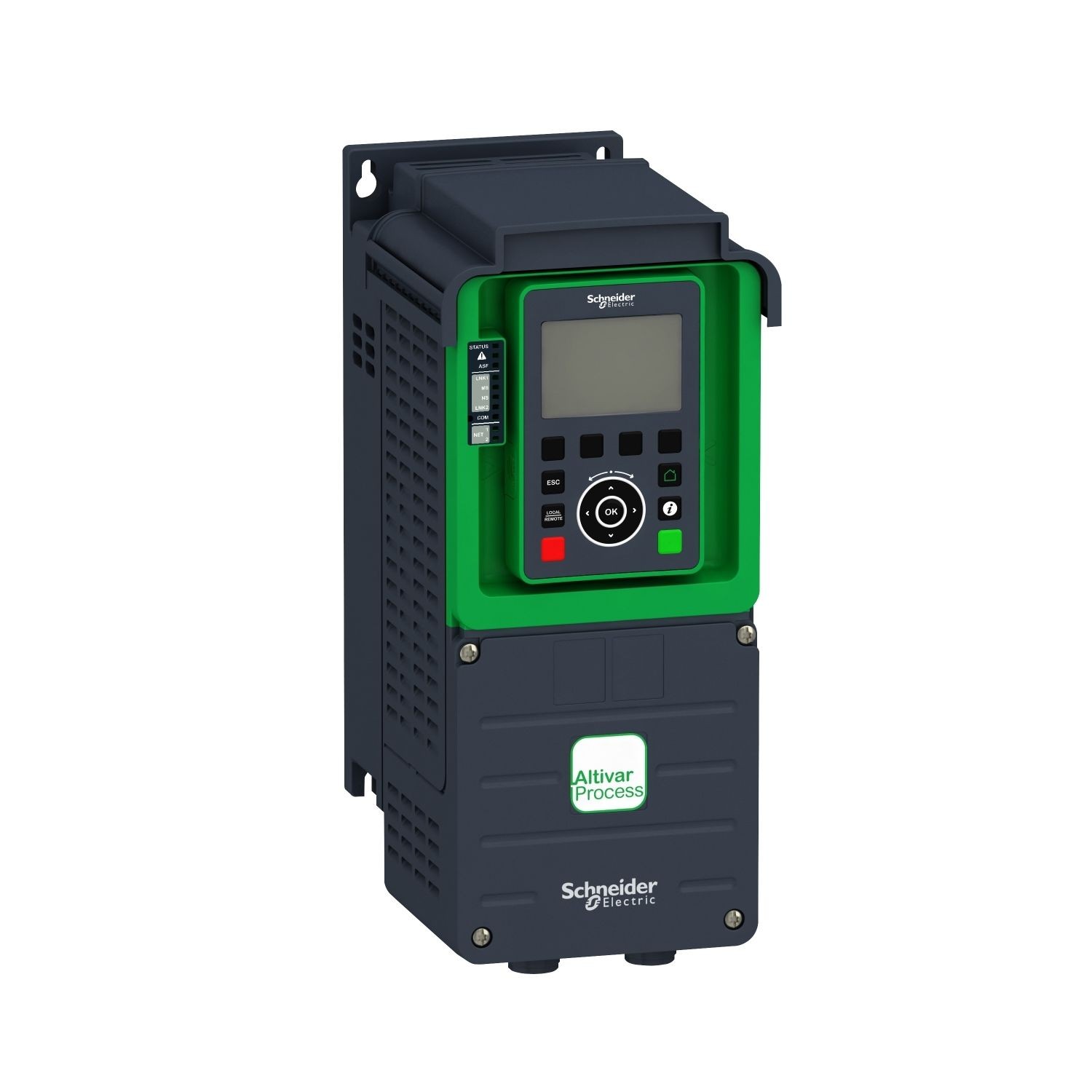

Schneider ATV930U22N4 Atvprocess 2.2Kw 400V/480V Hız Kontrol Cihazı

Ürün Özellikleri Ürün serisi : Altivar Process ATV900 Cihaz uygulaması : Endüstriyel uygulama Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürün varış yeri : Senkron motorlar Asenkron motorlar Ürüne özel uygulama : Endüstriyel süreç Şebeke faz sayısı : 3 faz Montaj Tipi : Duvara monte Haberleşme port protokolü : Modbus TCP Ethernet/IP Modbus seri [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Motor gücü kW : 2,2 kW için normal şart 1,5 kW için Ağır şart Motor gücü hp : 3,0 hp için normal şart 2,0 hp için Ağır şart Sürekli çıkış akımı : 5,6 A -de 4 kHz için normal şart 4 A -de 4 kHz için Ağır şart EMC filtresi : Entegre With EMC plate option IP koruma sınıfı : IP21 Koruma sınıfı : UL tip 1 Seçenek Modülü : Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü Iletişim modülü için Ethernet Powerlink Dijital giriş lojiği : 16 önceden ayarlı hız Asenkron Motor Kontrol Profili : Sabit tork standartı Optimum moment modu Değişken moment standardı Maksimum çıkış frekansı : 599 Hz Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Hat akımı : 4,3 A -de 380 V (normal şart) 3,1 A -de 380 V (Ağır şart) 3,8 A -de 480 V (normal şart) 2,9 A -de 480 V (Ağır şart) Görünen güç : 3,2 kVA -de 480 V (normal şart) 2,4 kVA -de 480 V (Ağır şart) Maksimum geçici akım : 6,7 A süresince 60 s (normal şart) 6 A süresince 60 s (Ağır şart) Şebeke frekansı : 50...60 Hz MUHTEMEL HAT ISC : 50 kA Tamamlayıcı Özellikler Dijital giriş sayısı : 10 Dijital giriş tipi : DI1...DI8 programlanabilir, 24 V DC ( 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Yalıtım : Güç ve kontrol arasındaki terminaller Ortam Koşulları Çalışma yüksekliği : 1 MOhm 1 dakika için topraklamaya 500 V DC Gürültü seviyesi : 54,5 dB 'e uygun 86/188/EEC Titreşim direnci : 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13… 200 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Çevresel özellik : Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 'e uygunEN/IEC 60721-3-3 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : -15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile) Gürültü seviyesi : 54,5 dB Kirletme derecesi : 2 Ortam hava taşıma sıcaklığı : -40…70 °C Depolama ortam koşulları : -40…70 °C
