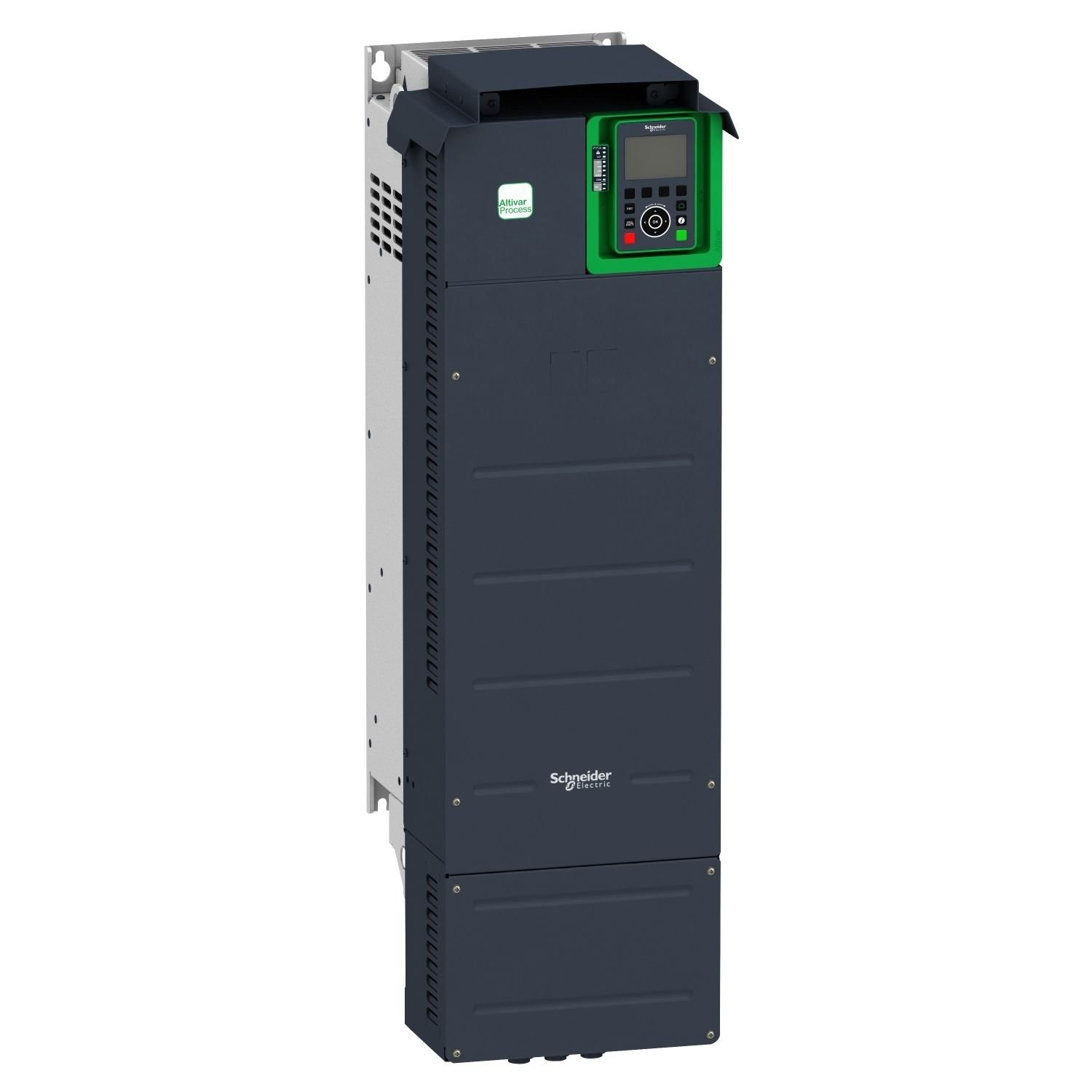

Schneider ATV930D75N4C 75Kw Hız Kontrol Cihazı

Ürün Özellikleri Ürün serisi : Altivar Process ATV900 Cihaz uygulaması : Endüstriyel uygulama Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürün varış yeri : Asenkron motorlar Senkron motorlar Ürüne özel uygulama : Endüstriyel süreç Model : Standart tip Fren kesicisiz Şebeke faz sayısı : 3 faz Montaj Tipi : Duvara monte Haberleşme port protokolü : Modbus TCP Modbus seri Ethernet/IP [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Motor gücü kW : 75,0 kW için normal şart 55,0 kW için Ağır şart Motor gücü hp : 100,0 hp için normal şart 75,0 hp için Ağır şart Sürekli çıkış akımı : 145 A -de 2,5 kHz için normal şart 106 A -de 2,5 kHz için Ağır şart EMC filtresi : Entegre With EMC plate option IP koruma sınıfı : IP21 Koruma sınıfı : UL tip 1 Seçenek Modülü : Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü Iletişim modülü için Ethernet Powerlink Dijital giriş lojiği : 16 önceden ayarlı hız Asenkron Motor Kontrol Profili : Optimum moment modu Değişken moment standardı Sabit tork standartı Maksimum çıkış frekansı : 599 Hz Anahtarlama frekansı : 1...8 kHz ayarlanabilir 2,5...8 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 2,5 kHz Hat akımı : 131,3 A -de 380 V (normal şart) 98,9 A -de 380 V (Ağır şart) 112,7 A -de 480 V (normal şart) 86,9 A -de 480 V (Ağır şart) Görünen güç : 93,7 kVA -de 480 V (normal şart) 72,2 kVA -de 480 V (Ağır şart) Maksimum geçici akım : 174 A süresince 60 s (normal şart) 159 A süresince 60 s (Ağır şart) Şebeke frekansı : 50...60 Hz MUHTEMEL HAT ISC : 50 kA Tamamlayıcı Özellikler Dijital giriş sayısı : 10 Dijital giriş tipi : DI1...DI8 programlanabilir, 24 V DC ( 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Yalıtım : Güç ve kontrol arasındaki terminaller Ortam Koşulları Çalışma yüksekliği :
