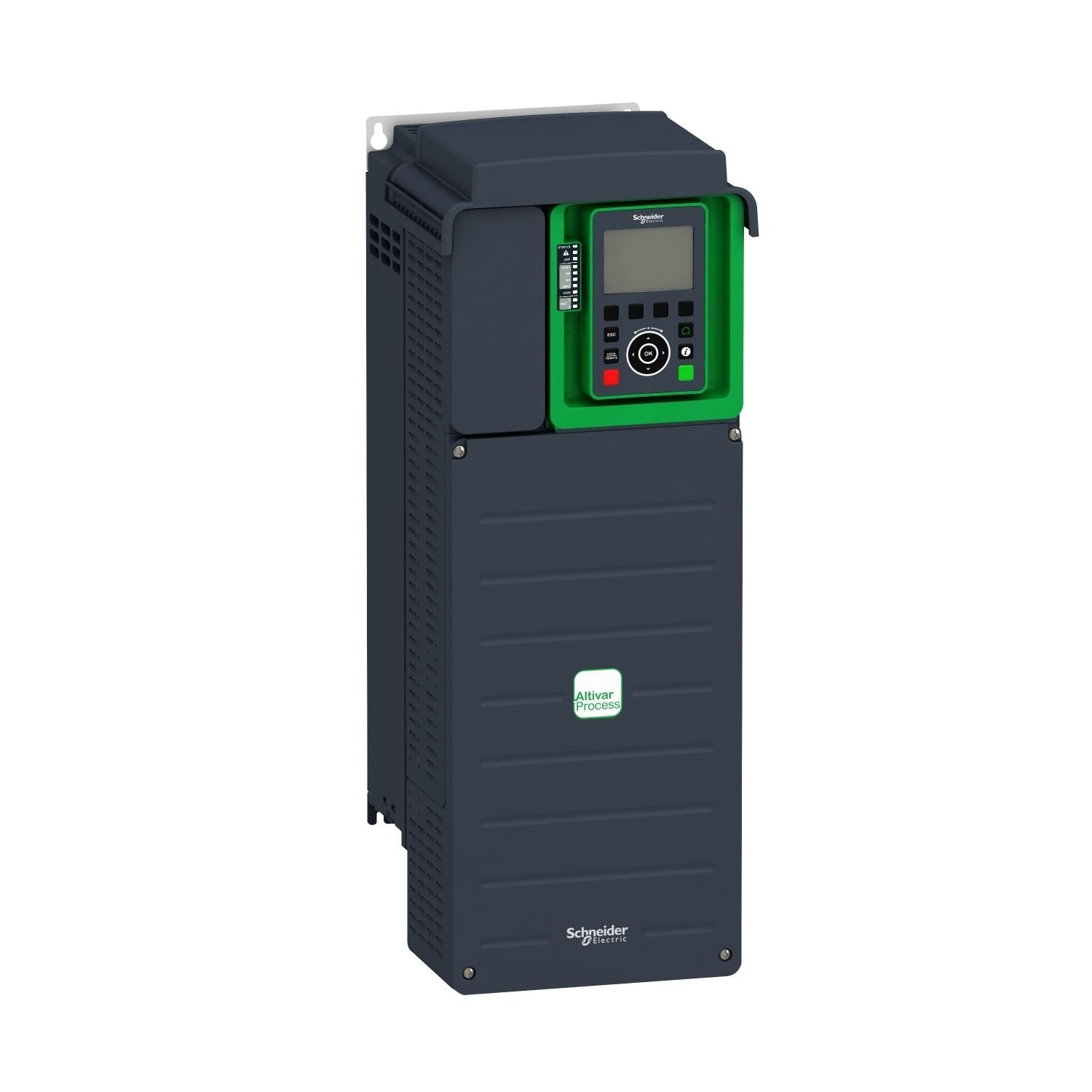

Schneider ATV930D22N4 ATVPROCESS 22Kw 400V/480V Hız Kontrol Cihazı

Ürün Özellikleri Ürün serisi : Altivar Process ATV900 Cihaz uygulaması : Endüstriyel uygulama Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürün varış yeri : Senkron motorlar Asenkron motorlar Ürüne özel uygulama : Endüstriyel süreç Şebeke faz sayısı : 3 faz Montaj Tipi : Duvara monte Haberleşme port protokolü : Modbus seri Ethernet/IP Modbus TCP [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Motor gücü kW : 22,0 kW için normal şart 18,5 kW için Ağır şart Motor gücü hp : 30,0 hp için normal şart 25,0 hp için Ağır şart Sürekli çıkış akımı : 46,3 A -de 4 kHz için normal şart 39,2 A -de 4 kHz için Ağır şart EMC filtresi : Entegre With EMC plate option IP koruma sınıfı : IP21 Koruma sınıfı : UL tip 1 Seçenek Modülü : Yuva A: iletişim modülü için Profibus DP V1 Yuva A: iletişim modülü için Profinet Yuva A: iletişim modülü için DeviceNet Yuva A: iletişim modülü için EtherCAT Yuva A: iletişim modülü için CANopen daisy zinciri RJ45 Yuva A: iletişim modülü için CANopen SUB-D 9 Yuva A: iletişim modülü için CANopen vidalı terminaller Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü Yuva B: 5/12 V dijital enkoder arayüz modülü Yuva B: analog enkoder arayüz modülü Yuva B: çözücü enkoder arayüz modülü Iletişim modülü için Ethernet Powerlink Dijital giriş lojiği : 16 önceden ayarlı hız Asenkron Motor Kontrol Profili : Değişken moment standardı Optimum moment modu Sabit tork standartı Maksimum çıkış frekansı : 599 Hz Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Hat akımı : 39,6 A -de 380 V (normal şart) 34,1 A -de 380 V (Ağır şart) 34,4 A -de 480 V (normal şart) 29,9 A -de 480 V (Ağır şart) Görünen güç : 28,6 kVA -de 480 V (normal şart) 24,9 kVA -de 480 V (Ağır şart) Maksimum geçici akım : 55,6 A süresince 60 s (normal şart) 58,8 A süresince 60 s (Ağır şart) Şebeke frekansı : 50...60 Hz MUHTEMEL HAT ISC : 50 kA Tamamlayıcı Özellikler Dijital giriş sayısı : 10 Dijital giriş tipi : DI1...DI8 programlanabilir, 24 V DC ( 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1) Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş 5 ms +/- 1 ms (DI7, DI8) - darbe girişi 1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş 5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Yalıtım : Güç ve kontrol arasındaki terminaller Ortam Koşulları Çalışma yüksekliği :
