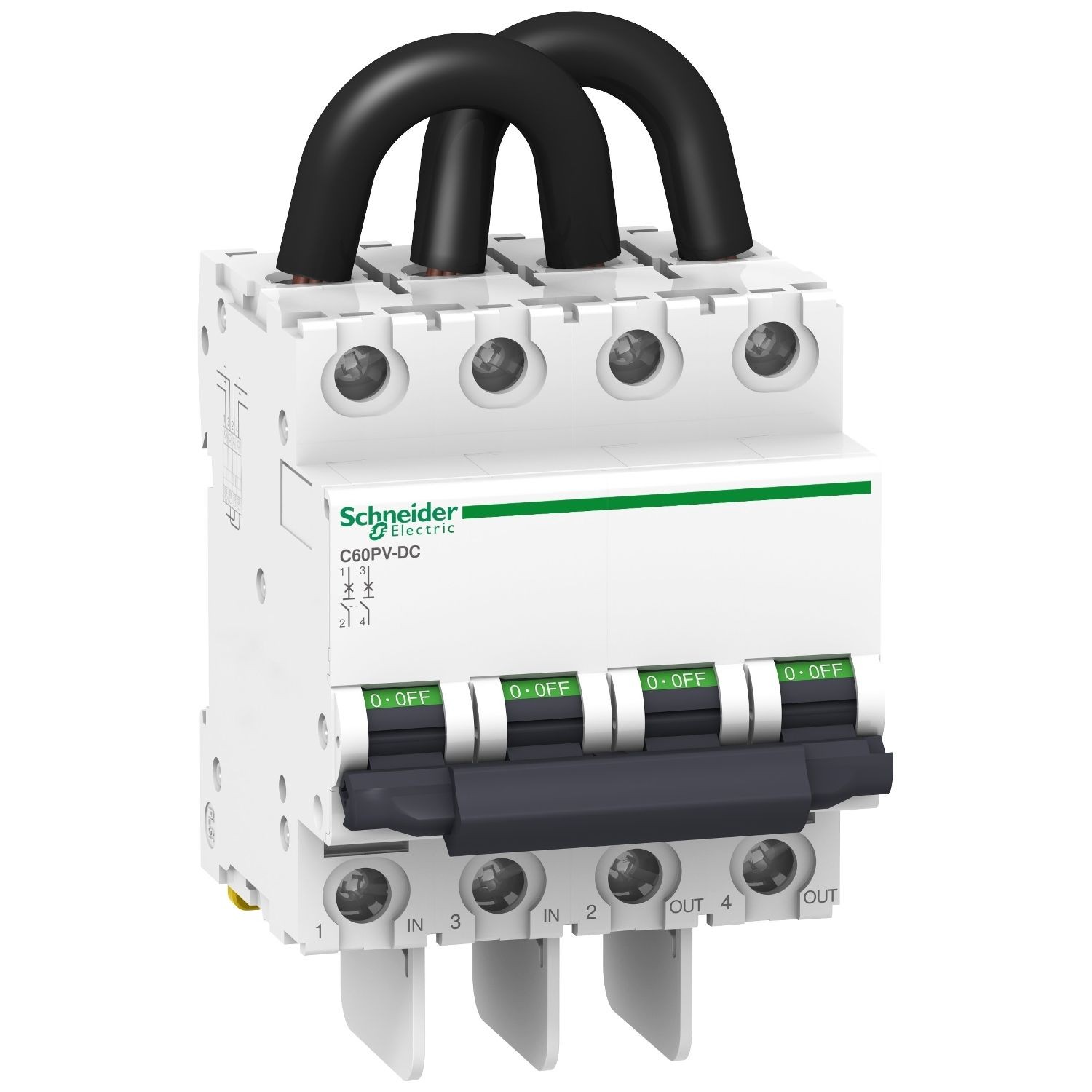

Schneider A9N61658 C60PV-DC 2P 13A 800V B Tipi Devre Kesici

Schneider Devre Kesici Ürün Özellikleri Ürün serisi : C60 Ürün ya da bileşen tipi : Minyatür devre kesici Ürün grubu : C60PV-DC Kutup tanımı : 2P Korumalı kutupların sayısı : 2 Şebeke tipi : DC Eğim kodu : B Tamamlayıcı Özellikler [In] nominal akım : 13 A Gerilim düşümü : 572 mV 44 mOhm 7,4 W 13 A [Ue] nominal çalışma voltajı : 800 V DC Manyetik açma limiti : 5,5 x In Kesme kapasitesi : 3 kA Icu -de 650 V DC 1,5 kA Icu -de 800 V DC [Ics] nominal hizmet kesme kapasitesi : 1,5 kA 100 % - 800 V DC 3 kA 100 % - 650 V DC [Ui] nominal yalıtım voltajı : 1000 V DC [Uimp] nominal darbe dayanım voltajı : 6 kV Kontak konum göstergesi : Evet Kontrol tipi : Geçiş Montaj Tipi : Sabit Montaj desteği : 35 mm simetrik DIN rayı 9 mm vida adımı : 8 Yükseklik : 132,7 mm Genişlik : 72 mm Derinlik : 77,4 mm Ürün ağırlığı : 0,545 kg Renk : Beyaz Mekanik dayanıklılık : 20000 döngü Elektrik dayanıklılığı : 1500 Döngü L/R = 2 ms Kilitleme seçenekleri tanımı : KAPALI konumuna kilitleme Bağlantılar - terminaller : Tünel terminali (aşağı doğru) 1…25 mm² sert Tünel terminali (aşağı doğru) 1…16 mm² esnek Hazır bağlantılı kablo (yukarı doğru) Tel sıyırma uzunluğu : 14 mm Sıkma torku : 2,5 N.m Uyumluluk kodu : C60PV-DC Ortam Koşulları Standartlar : EN/IEC 60947-2 Kirletme derecesi : 2 Bağıl nem : 95 % -de 55 °C Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C
